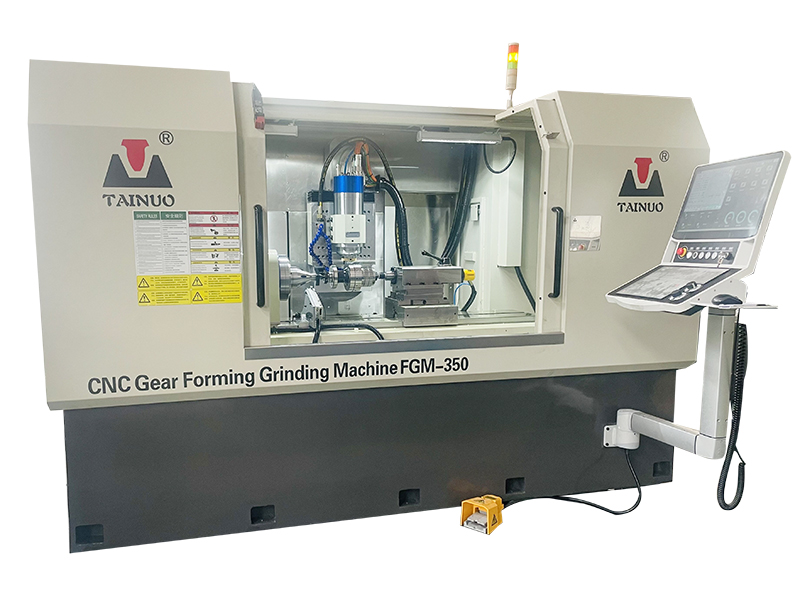

数控成型磨齿机

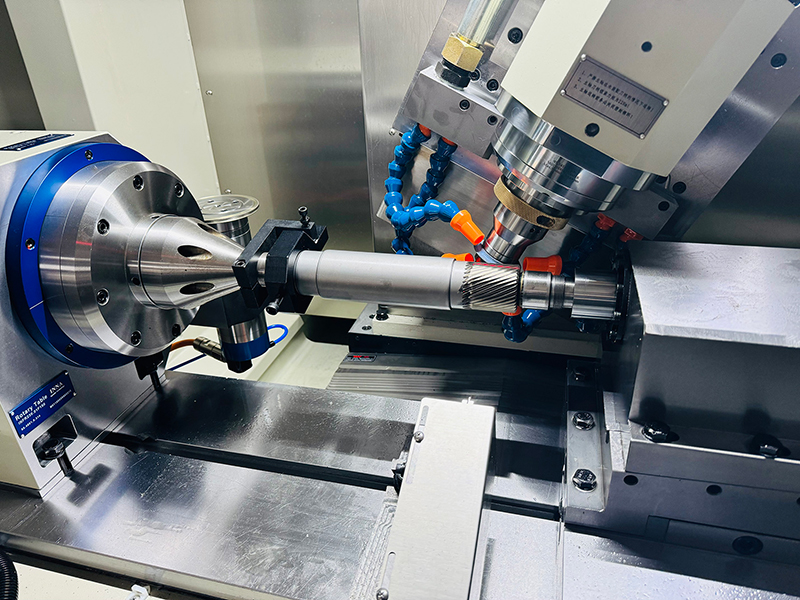

■ 机床简介
●采用高端的数控系统支持精密和复杂的数学运算
●采用独特的床身结构，五轴四联动
●Z&X轴使用直线电机的直驱技术全闭环控制
●工件轴采用直驱力矩电机高速转台全闭环控制
●高速高扭矩砂轮电主轴支持宽泛的加工类型
●可使用成型砂轮也可按形线轨迹双轴插补式修整
●齿轮三截面自由扭曲修正

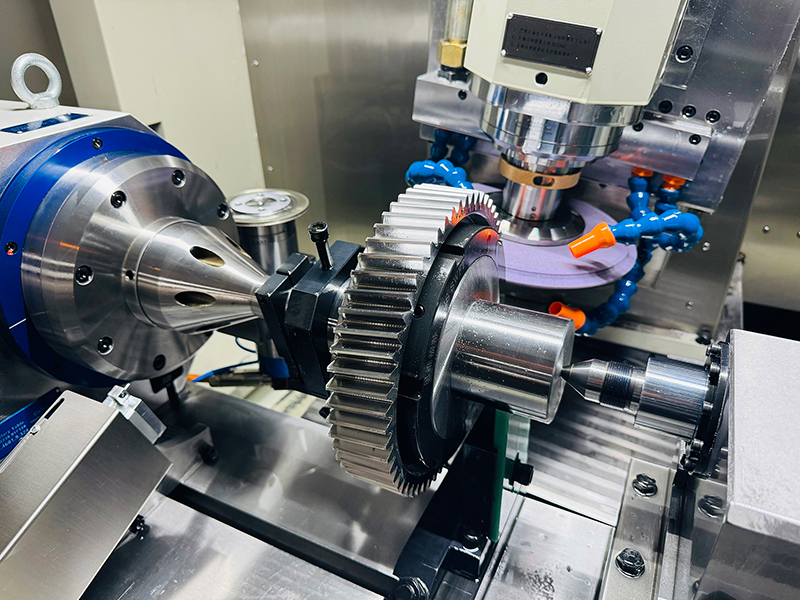

■ 适用范围
少齿数齿轮、油泵齿轮、新能源电机轴齿、外花键齿、标准齿轮与高精度塞规等
■ 技术规格
| FGM-100 | FGM-350 | |
| 顶尖Max间距 | 500mm | 800mm |
| 有效加工长度 | 500mm | 750mm |
| 加工Max模数 | M4 | M8 |
| 顶尖中心高 | 165mm | 210mm |
| 加工Max直径 | Ф5~100mm | Ф5~350mm |
| 磨削螺旋角 | ±45° | ±45° |
| 工件齿数 | 3~任意/Any | 3~任意/Any |
| 磨削Max深度 | 10mm | 20mm |
| 工作台横向行程 | X=600mm | X=920mm |
| 砂轮架纵向行程 | Z=280mm | Z=390mm |
| 砂轮架垂直行程 | Y=50mm | Y=70mm |
| 砂轮电主轴 | 15kw 15000rpm | 16kw 15000rpm |
| 砂轮外径规格 | Ф25~Ф150mm | Ф25~Ф250mm |
| 数控系统 | FANUC / LYNUC | FANUC / LYNUC |
| 机床电源 | 3AC 380V 35KVA | 3AC 380V 40KVA |
| 机床主机尺寸 | 2350×1800×1950mm | 3000×2100×2050mm |
| 机床主机重量 | 5,000kg | 7,000kg |
