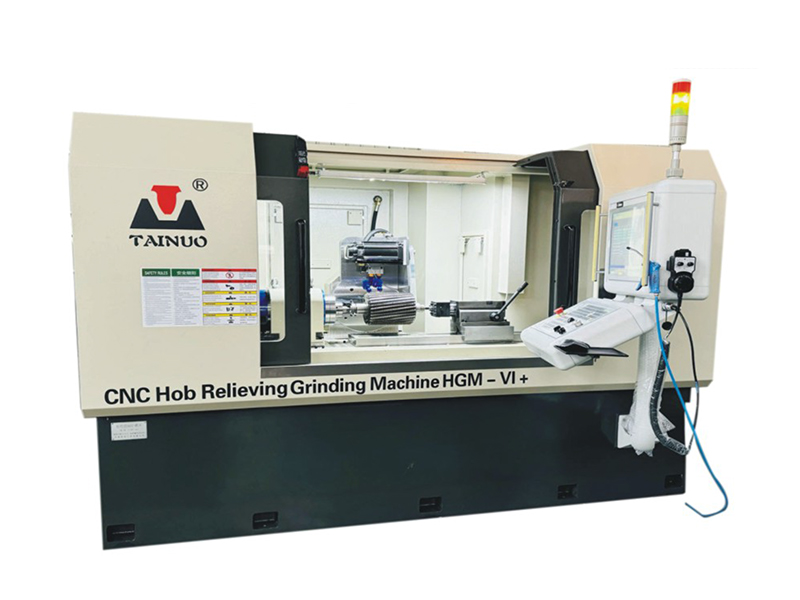

数控滚刀铲磨床
■ 机床简介
●采用高端的数控系统支持精密和复杂的数学运算
●采用独特的床身结构，五/四轴三联动
●直线轴使用直线电机的直驱技术全闭环控制
●工件轴采用直驱力矩电机高速转台全闭环控制
●电子凸轮与电子齿轮保证加工精度和磨削速度
●灵活多样的齿形插补式在线修整
■ 适用范围

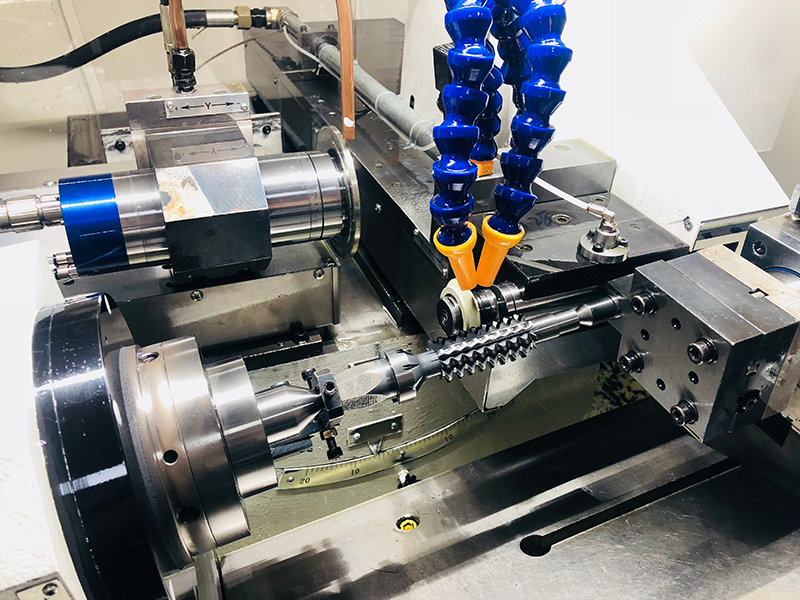

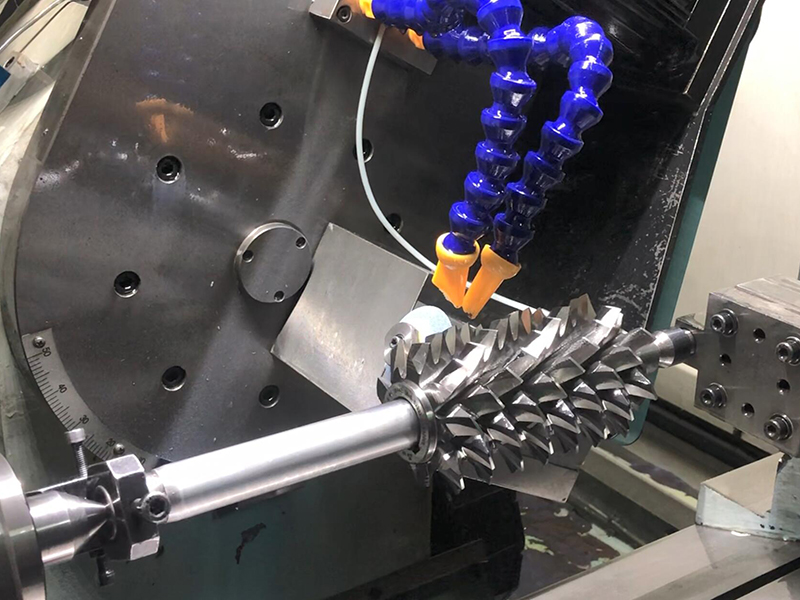

适用于高速钢/硬质合金材质的齿轮滚刀(精滚、剃前、磨前、刮前、刮削)、蜗轮滚刀(径向/切向)、渐开线/三角/矩形花键滚刀、链轮滚刀、同步带轮/带模滚刀、镶片滚刀、环形扣滚刀、多段圆弧齿轮滚刀、成型特型滚刀及铣刀。
| HGM-VI | HGM-VI+ | HGM-X | HGM-L | |
| 砂轮修整与加工程序 | ■ | ■ | ■ | ■ |
| 反磨加工 | — | ■ | □ | ■ |
| 标准工装与工具 | ■ | ■ | ■ | ■ |
| 金刚石滚轮修整装置 | ■ | ■ | ■ | ■ |
| 标准机械磨头与底座 | ■ | ■ | — | ■ |
| 长杆机械磨头与底座 | □ | — | ■ | — |
| 液压尾座 | ■ | □ | ■ | ■ |
| 工件支撑架 | □ | ■ | □ | ■ |
| 过滤系统 | ■ | ■ | ■ | ■ |
| 过滤系统制冷装置 | ■ | ■ | ■ | ■ |
| 油雾收集器 | ■ | ■ | ■ | ■ |
| 液压站 | ■ | □ | ■ | ■ |
| 内循环冷却装置 | □ | ■ | ■ | ■ |
| 自动润滑装置 | ■ | ■ | ■ | ■ |
| 气动装置 | ■ | ■ | ■ | ■ |
| 控制电柜与空调 | ■ | ■ | ■ | ■ |
| 工作灯 | ■ | ■ | ■ | ■ |
| 自动对刀装置 | — | — | □ | — |
| 停电保护模块 | □ | □ | □ | □ |
■ 技术规格
| HGM-VI (五轴) | HGM-VI+ (四轴) | HGM-X (四轴) | HGM-L (四轴大规格) | |
| 顶尖中心高 | 165mm | 165mm | 162mm | 250mm |
| 顶尖******间距 | 640mm | 640mm | 540mm | 750mm |
| ******加工直径 | Ф200mm | Ф200mm | Ф200mm | Ф300mm |
| ******有效加工长度 | 350mm | 350mm | 350mm | 400mm |
| ******加工模数 | M6 | M8(单边磨可至M12) | M6 | M6~M20(>M10需单边磨) |
| 磨削头数 | 任意/Any | 任意/Any | 任意/Any | 任意/Any |
| 磨削螺旋升角 | ±10° | ±45° | ±20° | ±45° |
| 磨削精度 | DIN3968 AAA | DIN3968 AAA | DIN3968 AAA | DIN3968 AAA |
| 工作台横向行程 | Z=475mm | Z=600mm | Z=635mm | Z=755mm |
| 砂轮架纵向行程 | X=145mm | X=255mm | X=265mm | X=370mm |
| 砂轮修整行程 | Y=60mm | |||
| 砂轮主轴 | 5KW,Max.12000rpm | 5KW,Max.12000rpm | 5KW,Max.12000rpm | 4.4KW,Max.9000rpm |
| 机械磨头 | DG32,DG40,DG45 | DG32,DG40,DG45 | DG5020,DG6025 | DG50,DG60,DG80 |
| 数控系统 | LYNUC U5E | LYNUC U5E | LYNUC U5E | LYNUC U5E |
| 机床电源 | 3AC 380V 25KVA | 3AC 380V 25KVA | 3AC 380V 25KVA | 3AC 380V 30KVA |
| 机床主机尺寸 | 2670×1750×2050mm | 2670×1750×2050mm | 2670×1750×2050mm | 2950×2100×1950mm |
| 机床主机重量 | 5,000kg | 5,000kg | 5,000kg | 7,000kg |
