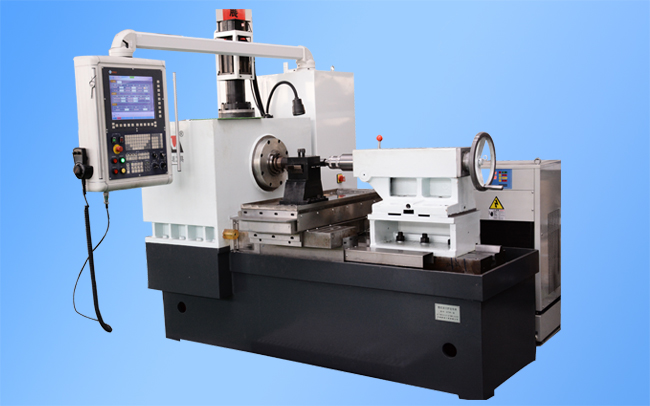

HTM-Ⅱ数控铲齿车床
1、机床简介
HTM-Ⅱ数控铲齿车床采用铼纳克G-SPEED NC U3数控系统，其中X轴（进给和铲背）采用沙迪克的大推力直线电机，并配上发格直线光栅，全闭环设计。在传动机结构上采用THK的滚动导轨和滚珠丝杠。
特点：高速、高精度，铲齿速度快可达8次/秒。
功能：适用于齿轮滚动（剃前滚刀、磨前滚刀）蜗轮滚刀、链轮滚刀、带轮滚刀、矩形花键滚刀、环形扣滚刀、成型特形滚刀及铣刀的粗铲。
2、主要技术规格
| Z轴（横向轴、工件移动）行程 | 500mm |
| X轴（纵向轴、进给和铲背）行程 | 100mm |
| C轴（分度轴）行程 | 旋转轴 |
| 被加工工件尺寸 | 外径Φ220mm，长度≤350mm |
| 被加工工件模数 | m1~m12(m8~m12需分刀铲) |
| 快移动速度 | 1000mm/min |
| 电源 | |
| 机床外形尺寸（长×宽×高） | 2600×1600×2200mm |
| 机床重量 | 约5000kg |
| 占地面积 | 约12m1（3*4m） |
