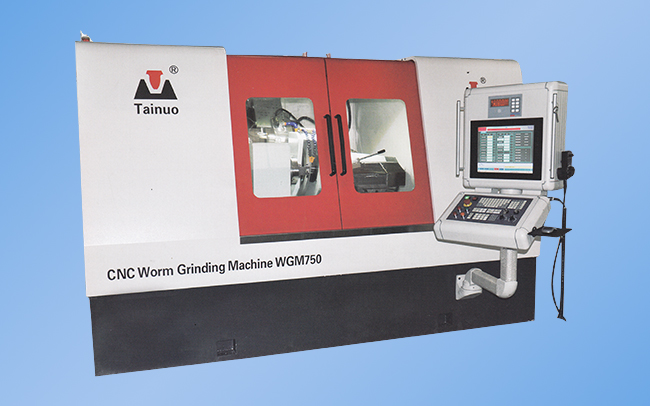

数控蜗杆磨床
WGM-750数控蜗杆磨床采用铼钠克 G-SPEED NCUS 数控系统七轴控制。螺纹运动由力矩电机（C轴）与直线电机（Z轴）联动完成，力矩电机和直线电机简化了传动结构，了螺纹精度；金刚石滚轮通过两个修整轴（X轴,Y轴）全闭环插补，对砂轮的各种型线进行调整；砂轮的螺纹升角（A轴）由伺服电机通过涡轮副半闭环控制，液压缸锁紧；砂轮架横向进给由伺服轴(V轴）全闭环控制其横向工进和快进。
适用范围适用于磨削长750mm，直径20mm以内、螺纹升角在±40。以内的各（ZA.ZN.ZI.ZK.ZC1)单头和多头圆柱形蜗杆
主要技术参数| 技术参数 |
型号 规格 |
WGM-750 φ200x750 |
| 工件安装直径 | mm | φ200 |
| 距离 | mm | 750 |
| 中心高 | mm | 250 |
| 磨削直径 | mm | φ200 |
| 加工螺纹长度 | mm | 500(螺旋角时） |
| 磨削深度 | mm | 30 |
| 磨削宽度 | mm | 40 |
| 磨削头数 | n | 任意 |
| 工件头架（C轴）转速 | r/min | 1-30 |
| 工作台（Z轴）行程 | mm | 600 |
| 横向进给（V轴）行程 | mm | 300 |
| 磨削螺旋角〈A轴〕 | α | L40°R40° |
| 修整器（X、Y）行程 | mm | 80x80 |
| 砂轮尺寸 | mm | φ500x203x40 |
| 砂轮转数 | r/min | 1500-3000 |
| 电源 | 3AC 380V 40KW | |
| 机床外形尺寸（长x宽x高） | 3220X2200X2100 | |
| 机床重量 | 12000kg |
